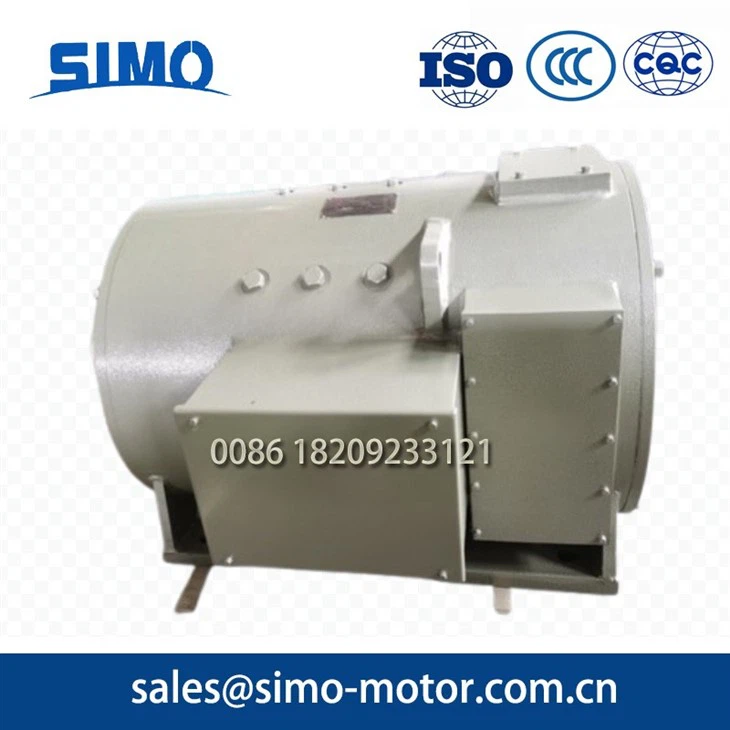

Zzj - 806-22. 4kw ranplasman dc motè plant asye

Seri ZZJ -800 motè DC pou Drive Mill Rolling Oksilyè se pwodwi prensipal konpayi nou an, manifaktire dapre estanda IEC entènasyonal la -34-13 pou "motè elektrik pou oksilyè Rolling Mill kondui". Li se yon ekipman pouvwa enpòtan nan endistri a asye. Li ka kenbe tèt ak souvan kòmanse, arè, ak ranvèrseman souvan nan anviwònman k ap travay piman bouk, osi byen ke gwo ak repetitif koupl surcharge. Li se sitou itilize pou travay tab roulo, laprès-desann aparèy, woulèt tansyon bouk, taye lenn, ak trepye lengot, elatriye Li se yon pwodwi mete ajou ak ranplasman pou ZZ/ZZK, ZZY, ZZJO, ZZJ2 ak lòt motè seri.

Seri sa a nan motè gen yon estrikti wonn, bon dissipation chalè, se apwopriye pou redresman pouvwa ekipman pou, epi yo ka kenbe tèt ak eksitan chanjman aktyèl ak rapid nan aktyèl (chanjman chaj) pandan operasyon ak bon commutation. Seri sa a nan motè kenbe dimansyon yo ekstèn ak dimansyon enstalasyon nan seri a 600, pandan y ap nivo a pouvwa se yon nivo pi wo pase seri a 600, rive nan yon nivo entènasyonalman avanse. Klas la izolasyon nan motè a se F. Estrikti izolasyon serye ak pwosesis fekondasyon yo te adopte asire ki estab pèfòmans izolasyon ak bon dissipation chalè. Motè a se apwopriye pou DC dèlko mete ekipman pou pouvwa ak tou pou estatik redresman pouvwa ekipman pou. Lè se ekipman pou pouvwa redresman ki konekte dapre twa-faz sikwi a pon konplètman kontwole, filtre réacteurs ka evite pou alontèm ak bon operasyon.

Egzanp: ZZJ - 806

ZZJ: DC Motor pou oksilyè Rolling Mill Drive

8: kòd seri

06: nimewo ankadreman motè

3.1 Done yo nan tab la paramèt teknik yo ta dwe itilize nan kondisyon sa yo:

a. Altitid: Pa depase 1000m.

b. Tanperati lè anbyen: -30 degre nan +40 degre.

c. Anviwònman k ap travay: pa ta dwe gen asid, asid, oswa lòt gaz ki korozivite nan izolasyon.

d. Motè devwa sik: s 1 - devwa kontinyèl ak vantilasyon ekstèn, s 2 - devwa kout-tan (totalman ki fèmen), s 3 - intermittent devwa peryodik (totalman ki fèmen), (chaj dire fc =30%)

e. Motè Awondisman Armature ak sikwi eksitasyon: ka mache pa yon rezèv estatik pouvwa redresman, epi li se tou apwopriye pou ekipman pou pouvwa ki sòti nan yon dèlko DC.

f. Pèfòmans: pèfòmans nan seri sa a nan motè satisfè kondisyon ki nan GB 5227-85 ("DC Motors pou oksilyè Rolling Mill kondui").

3.2 Motè estanda tension rated: 220V, 440V. Lòt nivo vòltaj ka negosye ak konpayi nou an.

3.3 Vitès la rated nan motè a ta dwe konfòme li avèk espesifikasyon yo nan fèy la done teknik dapre karakteristik motè a. Yon motè vòltaj 220V rated ta dwe kapab nan règleman sou vitès sou-vòltaj.

3.4 Lè se motè a patrone pa yon ekipman pou pouvwa DC san yo pa pulsasyon evidan (sa vle di, patrone pa yon dèlko Rotary), ak opere anba pouvwa a pwodiksyon rated ak sik devwa espesifye, ak tanperati a lè anbyen pa depase 40 degre C, monte nan tanperati a nan chak likidasyon, mezire pa metòd la tèmomèt, pa ta dwe depase 75k oswa pa metòd la rezistans, pa ta dwe depase, yo ta dwe depase. Monte nan tanperati a nan commutator a, mezire pa metòd la tèmomèt, pa ta dwe depase 85 degre C.

3.5 Pou ayere devwa kontinyèl (S1) oswa totalman ki fèmen devwa kout-tan (S2) ak yon 1- èdtan limit, eksitasyon an ampere-vire rapò nan kimilatif konpoze DC motè a se apeprè 50% seri eksitasyon ampere-vire ak 50% eksitasyon eksitasyon ampi-vire.

3.6 Pou ayere devwa kontinyèl (S1) oswa totalman ki fèmen devwa kout-tan (S2) ak yon 1- èdtan limit, pousantaj la règleman maksimòm vitès nan motè a DC pa ta dwe depase espesifikasyon sa yo:

3.7 Pandan peryòd la kouri espesifye, ak frèt-eta varyasyon vitès plen-chaj, deyò ayere motè a DC pa ta dwe depase 15% nan vitès la rated, ak motè a DC totalman ki fèmen pa ta dwe depase 20% nan vitès la rated. Anba tanperati opere nòmal, rated chaj, rated vòltaj, ak rated aktyèl, tolerans nan vitès nan motè a pa ta dwe pi wo pase oswa pi ba pase 7.5% nan vitès la rated.

3.8 ZZJ -810 motè ak pi wo a yo ekipe ak likidasyon konpansasyon.

3.9 Se motè a bay ak terminaux baz make ak senbòl baz.

4.1 Pwoteksyon Motor ak Fòm Estrikti Enstalasyon:

a. An jeneral Fòm Pwoteksyon Seri:

Totalman fèmen: IP44

Ayere: IP23

b. Metòd enstalasyon konfòm ak estanda nasyonal GB 997-81 kòm IMB3. Lòt metòd enstalasyon yo ka negosye separeman ak konpayi nou an.

4.2 Metòd refwadisman:

Motè totalman ki fèmen gen de kalite refwadisman: refwadisman sifas natirèl nan patiraj la (IC0040) ak fòse lè refwadisman kondwi pa yon fanatik entèn (IC0041).

Motè ayere gen twa kalite refwadisman: Ducted Air Inlet ak Natirèl Air Outlet (IC17), adezif Air Inlet ak Ducted Air Outlet (IC37), ak moun ki ekipe ak yon balèn endepandan (IC16).

Obligatwa volim lè refwadisman pou chak gwosè ankadreman (gade nan tablo)

4.3 Kote nan bwat la tèminal: Wè soti nan fen a kondwi prensipal la, li se sou bò dwat la nan ankadreman an. Si bò gòch la oswa tèt yo mande yo, tanpri konsilte avèk konpayi nou an separeman.

4.4 Ka motè a dwe ekipe ak yon dèlko taktomètr ak Pwodwi pou Telefòn nan fen a kondwi oksilyè.

4.5 Motè a gen yon ekstansyon arbr doub kon, ak yon flanbo estanda nan 1:10. Si yon flan ekstansyon arbr nan 1: 9 obligatwa, oswa si longè a an jeneral nan motè a bezwen yo dwe chanje, tanpri konsilte avèk konpayi nou an separeman.

4.6 Transmisyon motè a konekte ak yon kouti fleksib. Se aliyman atansyon obligatwa pandan asanble.

5.1 Anvan kòmann -nan, tanpri konsilte katalòg la pwodwi ak klarifye modèl la pwodwi, espesifikasyon, ak lòt done. Si varyete, espesifikasyon, oswa lòt done diferan de katalòg la, tanpri kontakte konpayi nou an. Si gen kondisyon espesyal, tanpri presize yo byen klè davans ak negosye ak depatman yo ki enpòtan nan konpayi nou an. Y ap siyen yon kontra fòmèl oswa yon akò manifakti jijman apre akò.

5.2 Lè kòmann -nan, tanpri presize modèl la motè, pouvwa, vòltaj, vitès, sik devwa, kalite estriktirèl, metòd refwadisman, metòd eksitasyon, vòltaj eksitasyon, priz/kote bwat tèminal, ak non yo nan Pwodwi pou Telefòn ak pati rezèv.

5.3 Si anviwònman an opere se espesyal ak yon kalite imid-chalè obligatwa, tanpri endike "th" apre nimewo modèl orijinal la.

ZZJ -800 Seri DC Motor pou oksilyè Rolling Mill Drive, koupl la opere maksimòm apre vòltaj ranfòse ajisteman nan separeman (oswa shunt) motè a eksite pou 220V (oswa 230V). Gade Figi 1 pou referans.

Figi 2:Maksimòm koupl opere apre jaden febli règleman vitès nan 220 (230) V, separeman (oswa shunt) eksite motè DC.

 Pou ZZJ -800 seri Rolling Mill oksilyè Drive DC Motors opere anba totalman ki fèmen devwa tanzantan (S3), gade nan Figi 3 pou pouvwa a pwodiksyon nan seri-blesi motè DC anba divès kalite sik devwa (FC). Gade nan Figi 4 pou pouvwa a pwodiksyon nan lòt (shunt) eksite motè DC anba sik divès kalite devwa opere anba totalman ki fèmen devwa tanzantan (S3).

Nòt:

Lè kòmanse motè separeman eksite, yo dwe likidasyon nan jaden dwe konekte nan vòltaj la rated anvan konekte kous la zam. Lè kanpe, dekonekte sikwi a zam premye, Lè sa a, dekonekte kous la jaden pou fè pou evite overspeed ki te koze pa mayetis fèb pandan kòmanse ak kanpe, sa ki ka domaje motè a. Kòmanse fanatik vantilasyon ekstèn lan epi louvri chemen lè a an menm tan lè li konekte ekipman pou pouvwa sikwi eksitasyon an pou fè pou evite domaj tèmik nan motè a.

22.4kW Ranplasman DC Motor Steel Plant - chwa optimal ou. Pou plis detay, tanpri kontakte sales@simo-motor.com.cn.

Baj popilè: ZZJ - 806-22. 4kw ranplasman DC motè plant asye, Lachin ZZJ {{2}
