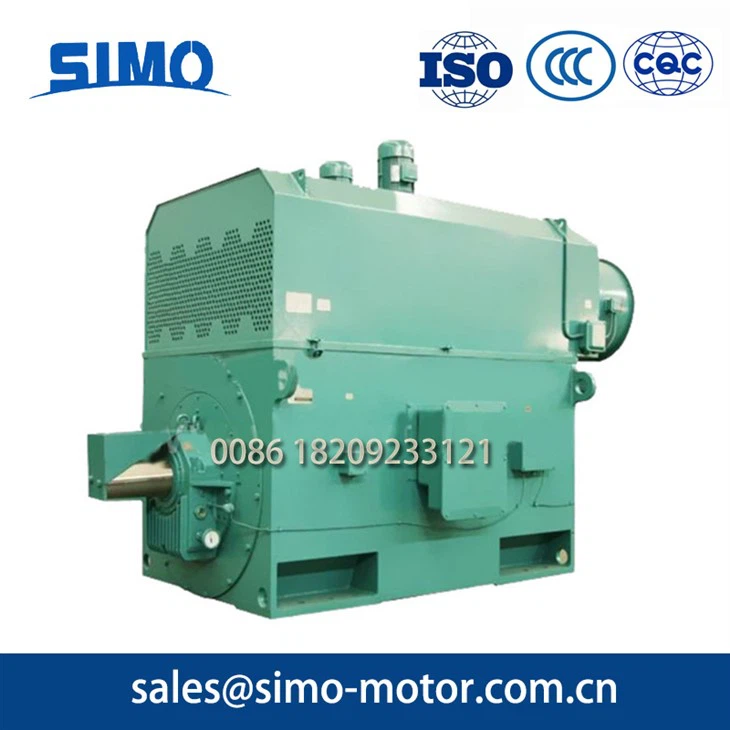

Ykk -500 Brief Entwodiksyon

Seri sa a nan motè se yon 10KV segondè vòltaj motèekirèy-kaj twa-faz motè asenkron ak yon wotè sant nan 500mm, prezante yon estrikti fèmen ak konfòmite ak JB/t 10315.2-2002 estanda a .

Paramèt debaz yo

Ranje gwosè ankadreman: 500mm

Rated vòltaj: 10kv (customizable)

Frekans rated: 50Hz / 60Hz

Range vitès: 3000rpm (2- poto), 1500rpm (4- poto), 1000rpm (6- poto), 750rpm (8-

Range pouvwa: 355kW ~ 2500kw

Kalite aliye: IMB3 (orizontal, pye-monte)

Klas pwoteksyon: IP54 / IP55 (si ou vle)

Refwadisman metòd: IC611 (lè-a-lè refwadisman)

Klas izolasyon: Klas F

Kondisyon anviwònman opere :

Tanperati anbyen: -15 degre ~ +40 degre

Imidite: Chak mwa mwayèn imidite relatif mwens pase oswa egal a 90% (chak mwa mwayèn tanperati minimòm mwens pase oswa egal a 25 degre)

Ykk -500 seri modèl seri

Ykk 5001-2 ykk 5002-2 ykk 5003-2 ykk 5004-2 ykk 5005-2

Ykk 5001-4 ykk 5002-4 ykk 5003-4 ykk 5004-4 ykk 5005-4

Ykk 5001-6 ykk 5002-6 ykk 5003-6 ykk 5004-6 ykk 5005-6

Ykk 500-8 c ykk 500-8 b ykk 500-8 yon ykk 5001-8 ykk 5002-8

Ykk 5003-8 ykk 5004-8 ykk 5005-8 ykk 5006-8 ykk 5001-10

Ykk 5002-10 ykk 5003-10 ykk 5004-10 ykk 5005-10 ykk 5006-10

Ykk 5004-12 ykk 5005-12 ykk 5006-12

Ykk 10kv segondè vòltaj motè 500 ankadreman gwosè motè fèy done

Lèt	Rated pouvwa (kW)	Rated aktyèl (a)	Vitès (r/min)	Efi Ciency (%)	Faktè pouvwa (Cosф)	Max koupl/ Rated koupl	Fèmen koupl/ Rated koupl	Fèmen aktyèl/ Rated aktyèl	J (motè) (kg · m²)	J (chaj) (kg · m²)	Mass (kg)	Tan wilaj (h)
Ykk 5001-2	500	35.6	2985	93.3	0.87	1.8	0.55	7	11.1	29	5125	500
Ykk 5002-2	560	39.7	2985	93.5	0.87	1.8	0.55	7	12	31	5205	500
Ykk 5003-2	630	44.7	2985	93.6	0.87	1.8	0.55	7	12.6	34	5295	500
Ykk 5004-2	710	50.3	2985	93.7	0.87	1.8	0.55	7	13.8	38	5445	500
Ykk 5005-2	800	56	2985	93.8	0.88	1.8	0.55	7	15.4	41	5655	500
Ykk 5001-4	630	44.8	1490	93.3	0.87	1.8	0.7	7	30.5	82	4480	1000
Ykk 5002-4	710	50.3	1490	93.6	0.87	1.8	0.7	7	32	85	4670	1000
Ykk 5003-4	800	55.9	1490	93.9	0.88	1.8	0.7	7	33.8	92	4720	1000
Ykk 5004-4	900	62.7	1490	94.1	0.88	1.8	0.7	7	35	100	5054	1000
Ykk 5005-4	1000	69.6	1490	94.3	0.88	1.8	0.7	7	38	115	5120	1000
Ykk 5001-6	450	33.3	995	93	0.84	1.8	0.7	6	35.5	240	4350	2000
Ykk 5002-6	500	36.9	995	93.2	0.84	1.8	0.7	6	37	252	4460	2000
Ykk 5003-6	560	41.2	995	93.5	0.84	1.8	0.7	6	39	285	4590	2000
Ykk 5004-6	630	46.1	995	93.9	0.84	1.8	0.7	6	40	317	4690	2000
Ykk 5005-6	710	51.9	995	94	0.84	1.8	0.7	6	44	341	4830	2000
Ykk 500-8 C	200	17.1	740	91	0.74	1.8	0.7	6	36	670	3930	2000
Ykk 500-8 b	220	18.5	740	91.4	0.75	1.8	0.7	6	38	690	4020	2000
Ykk 500-8 a	250	21	740	91.8	0.75	1.8	0.7	6	40	710	4100	2000
Ykk 5001-8	280	22.8	740	92.2	0.77	1.8	0.7	6	42	730	4220	2000
Ykk 5002-8	315	25.6	740	92.3	0.77	1.8	0.7	6	45.5	765	4310	2000
Ykk 5003-8	355	28.4	740	92.6	0.78	1.8	0.7	6	48	795	4450	2000
Ykk 5004-8	400	31.9	740	92.8	0.78	1.8	0.7	6	50	835	4550	2000
Ykk 5005-8	450	35.3	740	93.1	0.79	1.8	0.7	6	53	930	4610	2000
Ykk 5006-8	500	39.1	740	93.4	0.79	1.8	0.7	6	54.5	1010	4720	2000
Ykk 5001-10	200	17.6	595	90.9	0.73	1.8	0.7	5.5	45.5	790	4180	3000
Ykk 5002-10	220	19	595	91.4	0.73	1.8	0.7	5.5	49	877	4250	3000
Ykk 5003-10	250	21.3	595	91.7	0.74	1.8	0.7	5.5	50	910	4480	3000
Ykk 5004-10	280	23.8	595	91.9	0.74	1.8	0.7	5.5	53	937	4550	3000
Ykk 5005-10	315	26.3	595	92.3	0.75	1.8	0.7	5.5	57	1015	4670	3000
Ykk 5006-10	355	29.5	595	92.5	0.75	1.8	0.7	5.5	59	1150	4850	3000
Ykk 5004-12	200	18.4	495	91.1	0.69	1.8	0.7	6	56	1150	4200	3000
Ykk 5005-12	220	20.2	495	91.3	0.69	1.8	0.7	6	57	1350	4400	3000
Ykk 5006-12	250	22.9	495	91.5	0.71	1.8	0.7	6	59	1722	4700	3000

Karakteristik pwodwi yo

✅ Segondè Efikasite & Ekonomize Enèji: Optimize Design, Konfòme ak High-Efikasite Nòm Motè

✅ Low bri & ba Vibration: estrikti ki estab, operasyon lis

✅ Segondè fyab: Klas F izolasyon, Vacuum Presyon Fregnation (VPI) pwosesis, imidite ak tanperati rezistan

✅ Antretyen fasil: estrikti ki fèmen, kouvèti pwoteksyon detachable pou enspeksyon pratik

✅ Bon adaptabilite: apwopriye pou divès kalite charj endistriyèl yo

Karakteristik estriktirèl

Ankadreman: soude asye bwat-kalite estrikti, segondè frigidité, lejè

Stator: glise-an ekstèn laprès-anfòm estrikti, klas F ba-izolasyon rezin, pwosesis VPI

BEARINGS: woule BEARINGS oswa BEARINGS glisman (chwazi ki baze sou pouvwa ak vitès)

Pwoteksyon Design: IP54/IP55, kèk modèl ka modènize nan pi wo nivo pwoteksyon

Jaden aplikasyon

Endistri Jeneral: Fanatik, Compressors, Ponp, brwayeur, transmèt Ekipman

Endistri pouvwa: Power Plant Oksilyè kondui

Mining/metaliji: brwayeur, moulen boul, transmèt sistèm yo

Lòt moun: Chimik, materyèl bilding, D ', elatriye .

Modèl Eksplikasyon (Egzanp: YKK 5001-4)

YKK: Ki fèmen ekirèy-kaj rotor motè asenkron ak lè-a-lè pi fre

5001 : Sant wotè 500mm, pa gen okenn .1 longè debaz

4 : 4- motè poto (1500rpm)

Ykk 10kv segondè vòltaj motè katalòg dimansyon

product-1000-732

Kòmann enstriksyon

⚠ Nòt enpòtan:

Belt Drive entèdi pou 2- poto ak 4- Pòl Motors(konsilte pou eksepsyon)

2- Pòl Motors Default pou wotasyon goch(Espesifye si wotasyon envers obligatwa)

Kondisyon espesyal vòltaj/frekans yo dwe negosye davans

Rezime

Xi'an Simo YKK Seri a High-Voltage Motorsyo apwopriye pou lou-devwa anviwònman endistriyèl, prezante segondè efikasite, fyab, ak antretyen fasil . yo lajman itilize nan min, pouvwa, metaliji, ak lòt endistri . peye atansyon a nimewo poto, direksyon wotasyon, ak restriksyon kondwi lè kòmann-nan .}

Simo YKK 10KV gwo motè endistriyèl motè, Chwazi Simo, chwazi bon jan kalite!
